滚筒式自动喷砂机 8070DA
- 产品类别:滚筒式自动喷砂机 Drum blasting machine
- 产品名称:滚筒式自动喷砂机 8070DA
产品详细信息
<div> <div> <div><span style="font-size: larger">1、加工适用范围<br /> 1)适用于干喷砂(丸)加工工艺。</span></div> <div><span style="font-size: larger">2)适用于较不怕碰撞的大量小零件自动或手动喷砂加工,如螺钉、电木制品、套筒等。</span></div> <div> </div> <div><span style="font-size: larger">2、组成<br /> 本机由主机、喷枪、滚筒、滚筒旋转驱动装置、旋风分离器、除尘机组、气路系统、电器系统等部分组成。</span></div> </div> <div> </div> <div><span style="font-size: larger">3、特点</span></div> <div><span style="font-size: larger">1)配有旋风分离器,可微调分离150# ~ 320#间的磨料,使可用磨料不流失。</span></div> <div><span style="font-size: larger">2)操作维修简单易学。工件取放灵活方便,具有定时喷砂、吹气除尘、停止、报警呼叫等功能。</span></div> <div><span style="font-size: larger">3)配备了高效除尘器,吸尘能力强,密闭性佳,工作舱为负压工作状态,粉尘不外泄,没有粉尘对环境的污染和对工人健康的危害。</span></div> <div><span style="font-size: larger">4)稳定的砂、气混合装置,使喷砂更为稳定顺畅。</span></div> <div><span style="font-size: larger">5)经喷砂(丸)后的零件表面硬化,能提高零件的耐磨性和疲劳强度。</span></div> <div><span style="font-size: larger">6)磨料自动回收循环使用,消耗量小。</span></div> <div><span style="font-size: larger">7)主要零部件使用寿命长,且便于维修</span></div> <div> </div> <div><span style="font-size: larger">4、技术参数<br /> 1)主机外形尺寸:1200(宽)×1000(厚)×2300(高)毫米</span></div> <div><span style="font-size: larger">2)工作舱尺寸: 1000(宽)×720(厚)×950(高)毫米</span></div> <div><span style="font-size: larger">3)机舱门口尺寸:750(宽)×840(高)毫米</span></div> <div><span style="font-size: larger">4)除尘器尺寸: 1000(宽)×1000(厚)×2400(高)毫米</span></div> <div><span style="font-size: larger">5)滚筒:直径¢480mm,承载重量20Kg</span></div> <div><span style="font-size: larger">6)喷枪、喷嘴:2把固定喷枪、喷嘴直径:¢7.5mm</span></div> <div> </div> <div><span style="font-size: larger">5、电气设备<br /> 1)电源:AC380V、50Hz</span></div> <div><span style="font-size: larger">2)除尘风机:AC380V、50Hz、2.2KW、2800r/min</span></div> <div><span style="font-size: larger">3)滚筒驱动电机:AC380V、50Hz 、0.4KW、 10r/min</span></div> <div><span style="font-size: larger">4)照明装置:AC220V、50Hz、620W白炽灯</span></div> <div><span style="font-size: larger">5)控制电路电压:AC24V</span></div> <div> </div> <div><span style="font-size: larger">6、压缩空气源<br /> 1)气源压力、排量:0.8MPa、3.0M3/min[指标准状态(20℃、101.325kPa)的空气体积流量</span></div> <div><span style="font-size: larger">2)工作压力:开机后的减压阀表压0.4~0.7MPa</span></div> <div><span style="font-size: larger">3)单枪耗气量:约为2.0~2.4M3/min(根据压缩空气压力确定)。</span></div> <div> </div> <div><span style="font-size: larger">7、磨料<br /> 1)种类:推荐使用刚玉类磨料,也可使用石英砂、玻璃珠、陶瓷丸及钢丸等其他磨料</span></div> <div><span style="font-size: larger">2)粒度: 24# ~ 150#、钢丸为0.3mm以下(磨料越细,耗损率越高)</span></div> <div><span style="font-size: larger">3)用量:20Kg。</span></div> <div> </div> </div> <div> </div> <p><img style="width: 287px; height: 249px" width="384" height="361" alt="" src="/Upload/cc201105251532285268.jpg" /><img style="width: 217px; height: 158px" width="349" height="284" alt="" src="/Upload/cc201105251529306608.jpg" /></p>
技术参数一览表
| 项目 | 参数 |
|---|---|
| 主机外形尺寸 | 1200(宽)×1000(厚)×2300(高)毫米 |
| 工作舱尺寸 | 1000(宽)×720(厚)×950(高)毫米 |
| 机舱门口尺寸 | 750(宽)×840(高)毫米 |
| 除尘器尺寸 | 1000(宽)×1000(厚)×2400(高)毫米 |

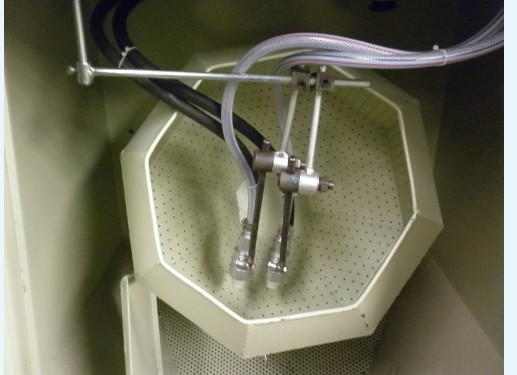

| 滚筒 | 直径Φ480mm,承载重量20Kg |
| 喷枪、喷嘴 | 2把固定喷枪,喷嘴直径Φ7.5mm |
| 电源 | AC380V、50Hz |
| 除尘风机 | AC380V、50Hz、2.2KW、2800r/min |
| 滚筒驱动电机 | AC380V、50Hz、0.4KW、10r/min |
| 照明装置 | AC220V、50Hz、620W白炽灯 |
| 控制电路电压 | AC24V |
| 气源压力、排量 | 0.8MPa、3.0立方米/min |
| 工作压力 | 开机后减压阀表压0.4~0.7MPa |
| 单枪耗气量 | 约2.0~2.4立方米/min |
| 磨料粒度 | 24#~150#、钢丸为0.3mm以下 |
| 磨料用量 | 20Kg |
以上参数摘自本公司该产品资料,具体配置可按工件需求非标定制。
